Amortiguador híbrido SENOR A4 MIXTO para aire acondicionado y máquinas suspendidas

Amortiguador híbrido SENOR A4 MIXTO para máquinas suspendidas

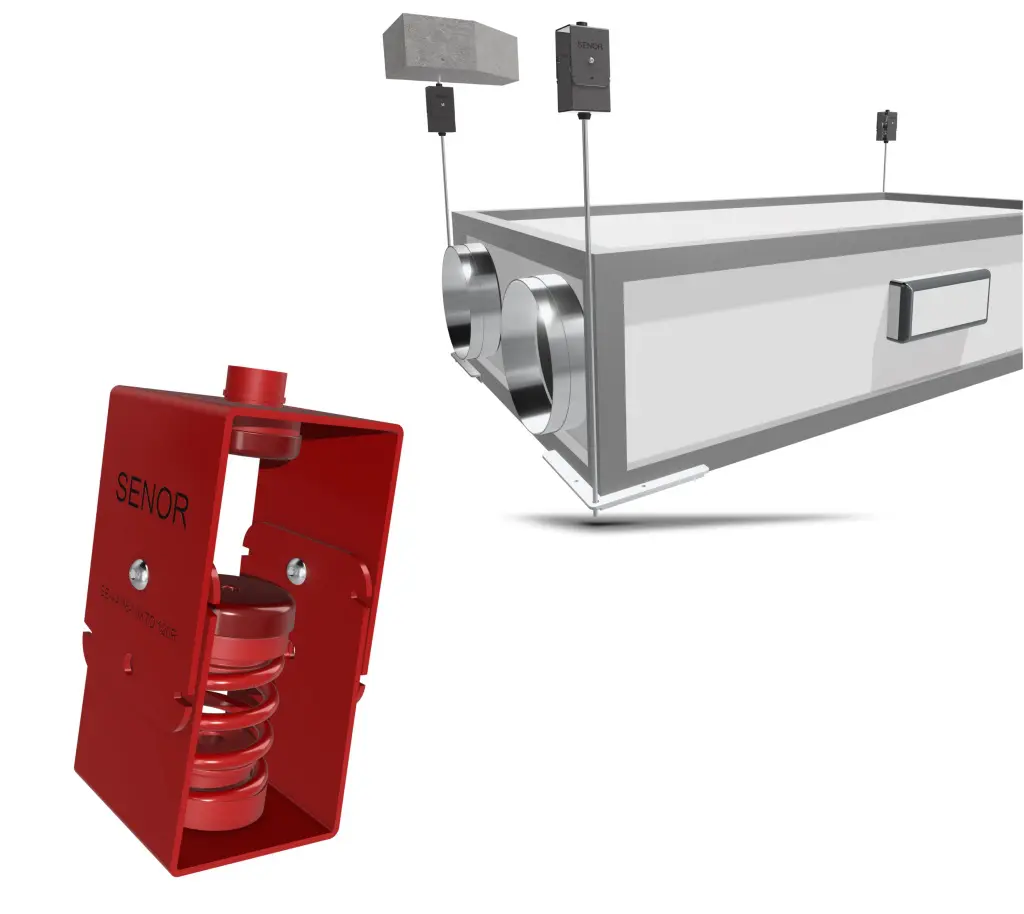

El SENOR A4 MIXTO Industria es un amortiguador antivibratorio híbrido de muelle y goma diseñado para la suspensión de equipos y maquinaria. Está especialmente indicado para instalaciones de aire acondicionado, climatización, ventilación y otras máquinas suspendidas donde se busca desacoplar el equipo de la estructura y reducir la transmisión de vibraciones.

En esta ficha agrupamos diferentes configuraciones de la familia A4 MIXTO para que la selección pueda realizarse según dos criterios fundamentales: tipo de conexión y carga por punto de suspensión.

¿Para qué sirve un amortiguador A4 MIXTO?

Cuando un equipo queda suspendido mediante varillas, las vibraciones generadas durante su funcionamiento pueden transmitirse a través de los puntos de anclaje hacia el forjado y el resto de la estructura. El A4 MIXTO introduce un sistema elástico de muelle y goma entre la máquina y el soporte, contribuyendo al aislamiento vibratorio del conjunto.

Puede utilizarse en equipos de climatización y ventilación y en otras máquinas suspendidas siempre que el tipo de conexión y la carga aplicada a cada amortiguador sean compatibles con la versión seleccionada.

Conexiones M8, M10, enganche con varilla y enganche hembra

Para facilitar la elección hemos agrupado cuatro configuraciones de montaje dentro del mismo producto. Las versiones A4 M8 y A4 M10 permiten seleccionar la métrica correspondiente al sistema, mientras que las configuraciones A4 MIXTO E y A4 MIXTO H se diferencian por el tipo de enganche.

• A4 M8: configuración con métrica M8.
• A4 M10: configuración con métrica M10.
• A4 MIXTO E: enganche con varilla M8.

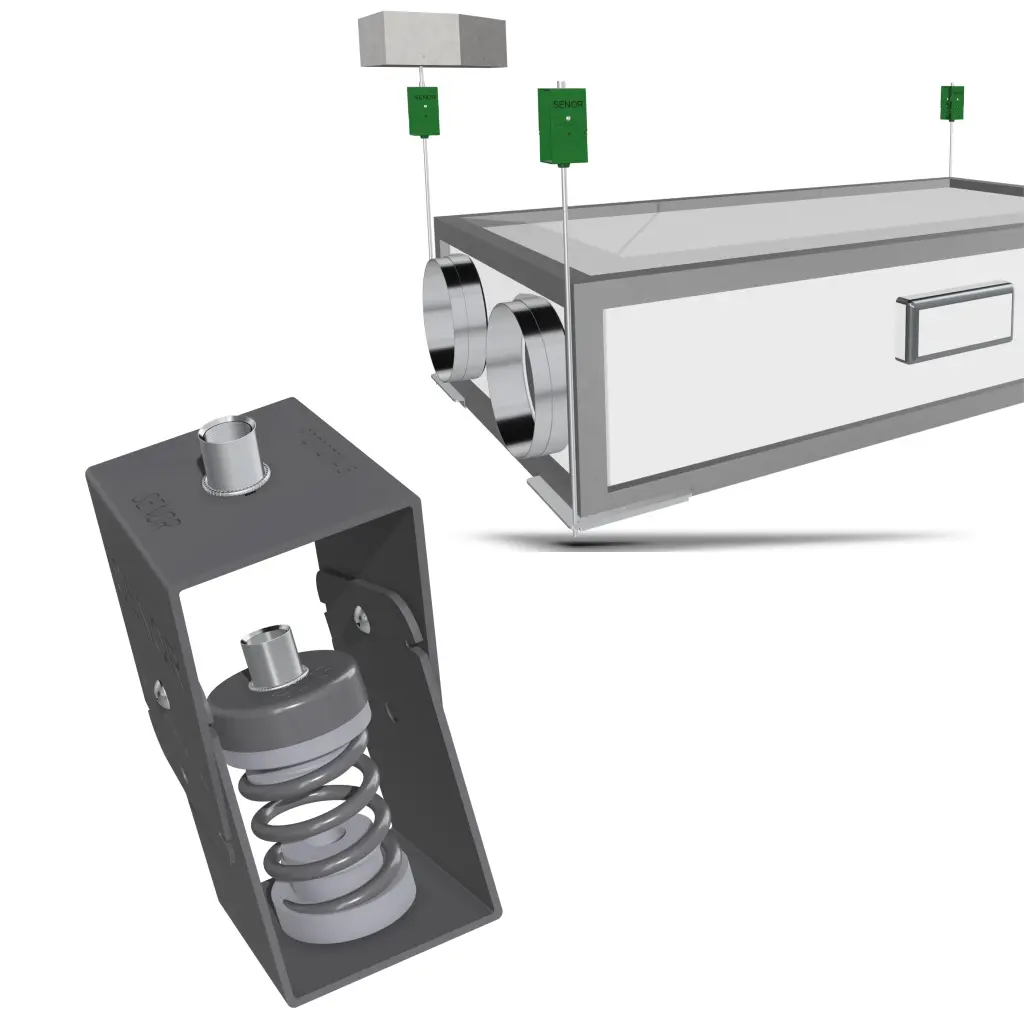

• A4 MIXTO H: enganche hembra M8.

De esta forma, antes de elegir la carga conviene comprobar qué tipo de conexión necesita la instalación.

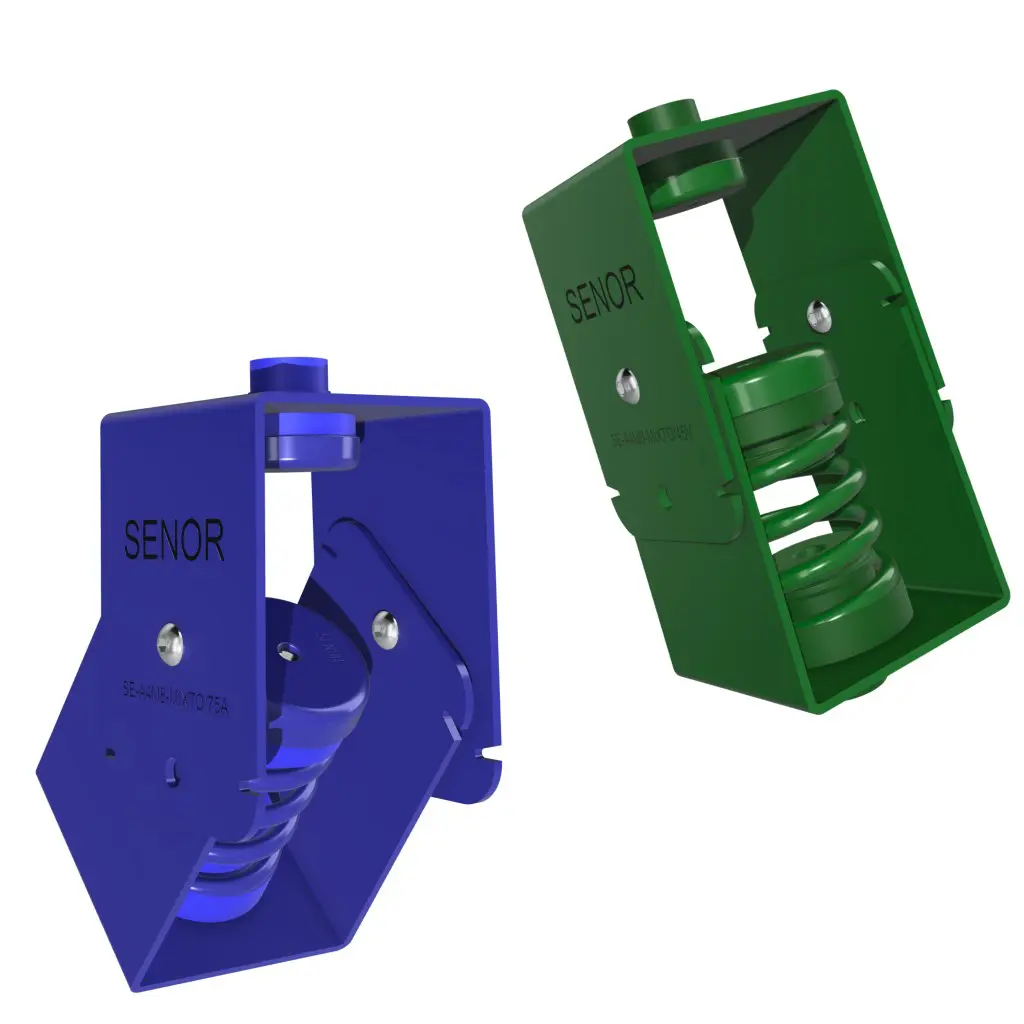

Verde o Azul: selección según la carga

Hemos seleccionado las dos versiones intermedias de esta familia para simplificar la compra sin multiplicar innecesariamente las combinaciones:

• Verde 45 V: carga de trabajo de 15 a 45 kg por amortiguador.
• Azul 75 A: carga de trabajo de 30 a 75 kg por amortiguador.

La selección debe realizarse utilizando la carga que recibe cada amortiguador. No debe elegirse la versión únicamente a partir del peso total de la máquina, ya que el reparto puede variar entre los diferentes puntos de suspensión.

Aplicaciones

• Equipos de aire acondicionado suspendidos.
• Unidades y equipos de climatización.
• Equipos de ventilación.
• Máquinas suspendidas mediante varillas.
• Instalaciones HVAC donde se necesite desacoplamiento vibratorio.
• Equipos compatibles con los rangos de carga y conexiones disponibles.

Ventajas técnicas del SENOR A4 MIXTO

• Sistema híbrido de muelle y goma.
• Diseñado para suspensión antivibratoria de maquinaria.
• Permite seleccionar el amortiguador según la carga real de cada apoyo.
• Opciones M8 y M10.
• Configuración E con enganche con varilla M8.
• Configuración H con enganche hembra M8.
• Versiones Verde y Azul para diferentes cargas de trabajo.
• Una única familia permite resolver diferentes configuraciones de suspensión.

Ficha técnica SENOR A4 MIXTO Industria

• Fabricante: SENOR.
• Familia: A4 MIXTO Industria.
• Tipo: amortiguador antivibratorio híbrido.
• Sistema elástico: muelle + goma.
• Aplicación: máquinas y equipos suspendidos.
• Métricas disponibles en esta ficha: M8 y M10.
• A4 MIXTO E: enganche con varilla M8.
• A4 MIXTO H: enganche hembra M8.
• Verde 45 V: 15-45 kg por amortiguador.
• Azul 75 A: 30-75 kg por amortiguador.

Preguntas frecuentes sobre SENOR A4 MIXTO

¿Sirve para suspender equipos de aire acondicionado?

Sí. La gama A4 MIXTO Industria está destinada a máquinas suspendidas y puede utilizarse en equipos de aire acondicionado, climatización y ventilación cuando la carga y la conexión correspondan con la versión seleccionada.

¿Qué diferencia hay entre Verde y Azul?

La diferencia principal es el rango de carga. Verde 45 V trabaja entre 15 y 45 kg y Azul 75 A entre 30 y 75 kg por amortiguador.

¿Qué diferencia hay entre M8 y M10?

Corresponden a diferentes métricas de conexión. Debe elegirse la que corresponda con la varilla o sistema de suspensión previsto en la instalación.

¿Qué diferencia hay entre A4 MIXTO E y A4 MIXTO H?

La diferencia está en el enganche: E corresponde a enganche con varilla M8, mientras que H corresponde a enganche hembra M8. Esto permite seleccionar la configuración adecuada sin depender únicamente del código del fabricante.

¿Cómo calculo qué carga necesito?

Debe determinarse cuánto peso recibe cada punto de suspensión. Por ejemplo, no basta con conocer el peso total de una máquina suspendida mediante cuatro amortiguadores; hay que considerar el reparto real de cargas entre esos puntos.

¿Por qué combina muelle y goma?

El A4 MIXTO utiliza ambos elementos como parte de su sistema elástico de aislamiento vibratorio. Esta configuración lo diferencia de las familias SENOR que trabajan únicamente con elementos elastoméricos.
