Amortiguador SENOR TS-80 para suelos técnicos acústicos y bancadas de inercia

Amortiguador SENOR TS-80 para suelos técnicos y bancadas de inercia

El SENOR TS-80 es un amortiguador de goma de altas prestaciones desarrollado para crear suelos técnicos acústicos y bancadas de inercia. Se instala como apoyo elástico entre la estructura portante y la losa o bancada, contribuyendo al desacoplamiento y a reducir la transmisión de vibraciones por vía estructural.

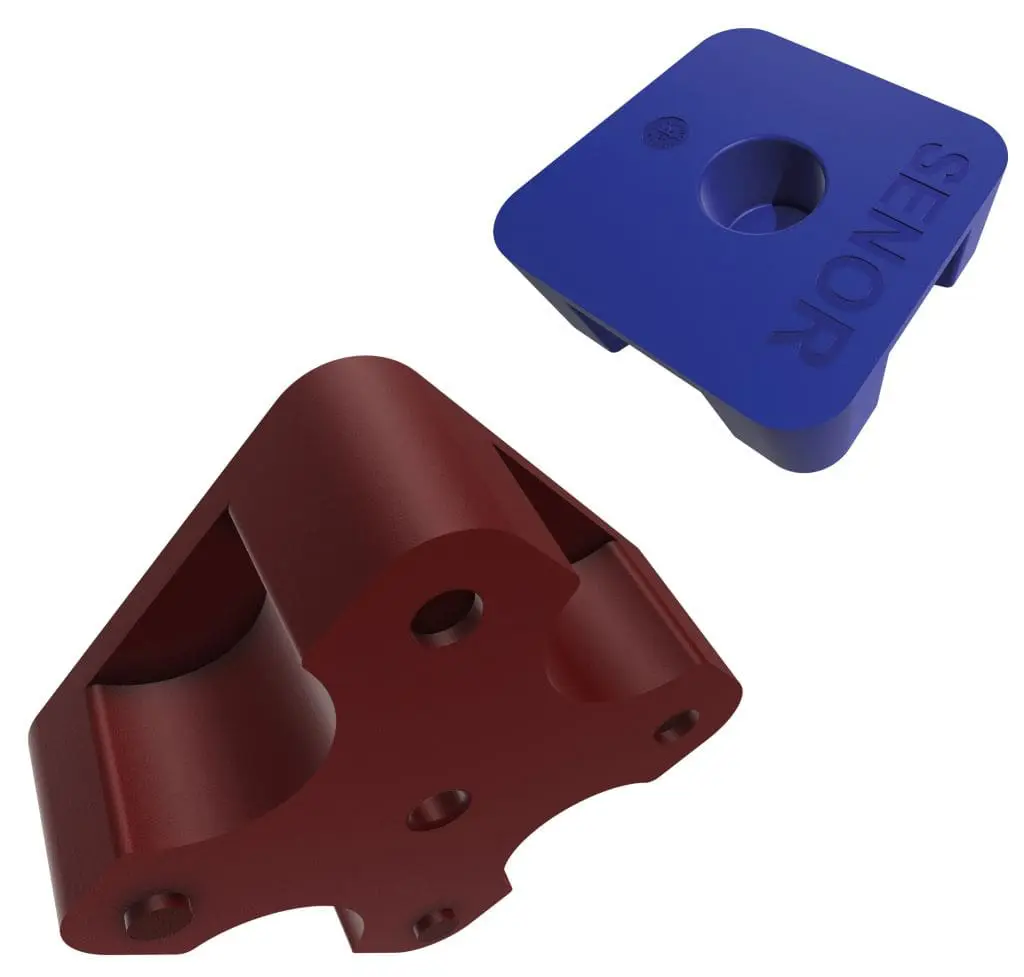

Su diseño incorpora una geometría trapezoidal con hendiduras interiores en forma de X y dos topes en la base destinados al control del movimiento y traslación. Esta configuración permite utilizar el TS-80 tanto en soluciones acústicas de construcción como en bancadas destinadas al aislamiento vibratorio de equipos y maquinaria.

TS-80 para suelo técnico acústico

Una de sus aplicaciones principales es la ejecución de suelos técnicos acústicos bajo losas de hormigón armado. Los amortiguadores se distribuyen bajo la losa para generar una separación elástica respecto al soporte estructural.

La elección del modelo y la distribución de los apoyos debe realizarse considerando las cargas del sistema completo y el reparto previsto sobre cada amortiguador.

TS-80 para bancadas de inercia

SENOR también contempla el TS-80 para bancadas de inercia. En este tipo de instalación, los apoyos elásticos se sitúan bajo una bancada suficientemente rígida destinada a soportar maquinaria o equipos, contribuyendo a limitar la transmisión de sus vibraciones hacia la estructura del edificio.

Esta doble aplicación permite utilizar una misma familia de amortiguadores tanto en proyectos de aislamiento acústico de suelos como en instalaciones industriales y de climatización donde se empleen bancadas de inercia.

Características técnicas del SENOR TS-80

• Tipo: amortiguador elástico de goma.
• Aplicaciones: suelos técnicos acústicos y bancadas de inercia.
• Espesor: 30 mm.
• Planta: 80 x 80 mm.
• Diseño: geometría trapezoidal con hendiduras interiores en X.
• Base: incorpora topes para control de movimiento y traslación.
• Frecuencia de resonancia indicada por SENOR: 7-15 Hz.
• Ensayo del polímero: UNE-EN ISO 10846-1:2009.

Cargas del TS-80 en la gama Construcción

• TS-80 V 150 Verde: 35-200 kg.
• TS-80 A 280 Azul: 150-280 kg.
• TS-80 R 400 Rojo: 270-400 kg.

Estos rangos corresponden a las fichas técnicas de la gama Construcción. SENOR dispone también de referencias específicas de su catálogo Industry para bancadas de inercia, cuya documentación establece sus propios rangos de trabajo.

Ventajas del amortiguador TS-80

• Una misma solución para suelo técnico acústico y bancada de inercia.
• Permite crear una separación elástica respecto a la estructura.
• Tres durezas para adaptar el apoyo a diferentes cargas.
• Formato compacto de 30 mm de altura.
• Puede integrarse en proyectos de construcción y aplicaciones antivibratorias de maquinaria.

Preguntas frecuentes sobre SENOR TS-80

¿El TS-80 sirve únicamente para suelos acústicos?

No. SENOR especifica su utilización tanto para suelos técnicos acústicos como para bancadas de inercia.

¿Puedo utilizar TS-80 debajo de una máquina?

Su aplicación industrial se realiza como apoyo de una bancada de inercia. La selección y distribución de los amortiguadores debe calcularse según el peso de la bancada, el equipo y el reparto real de cargas.

¿Qué diferencia hay entre Verde, Azul y Rojo?

Son versiones destinadas a diferentes rangos de carga. En la documentación de Construcción, Verde V 150 trabaja entre 35 y 200 kg, Azul A 280 entre 150 y 280 kg y Rojo R 400 entre 270 y 400 kg.

¿Qué diferencia hay entre TS-80 y TS-60?

La diferencia física más evidente es la altura: TS-80 tiene 30 mm y TS-60 alcanza 60 mm. Ambos pertenecen a soluciones de goma para suelos acústicos y bancadas de inercia, pero debe seleccionarse el modelo previsto en el diseño del sistema.
