PLM Vertical – Placa de aislamiento acústico para anclajes a muro

¿Qué son las placas acústicas de anclaje sobre muro PLM Vertical?

Las placas acústicas de anclaje sobre muro PLM Vertical son elementos diseñados para desacoplar acústicamente estructuras auxiliares fijadas a muros o fachadas, evitando que las vibraciones generadas por equipos, perfiles o estructuras metálicas se transmitan a la construcción principal. Están pensadas para eliminar los puentes acústicos que se forman entre la estructura auxiliar y el paramento vertical, mejorando significativamente el aislamiento acústico de la instalación.

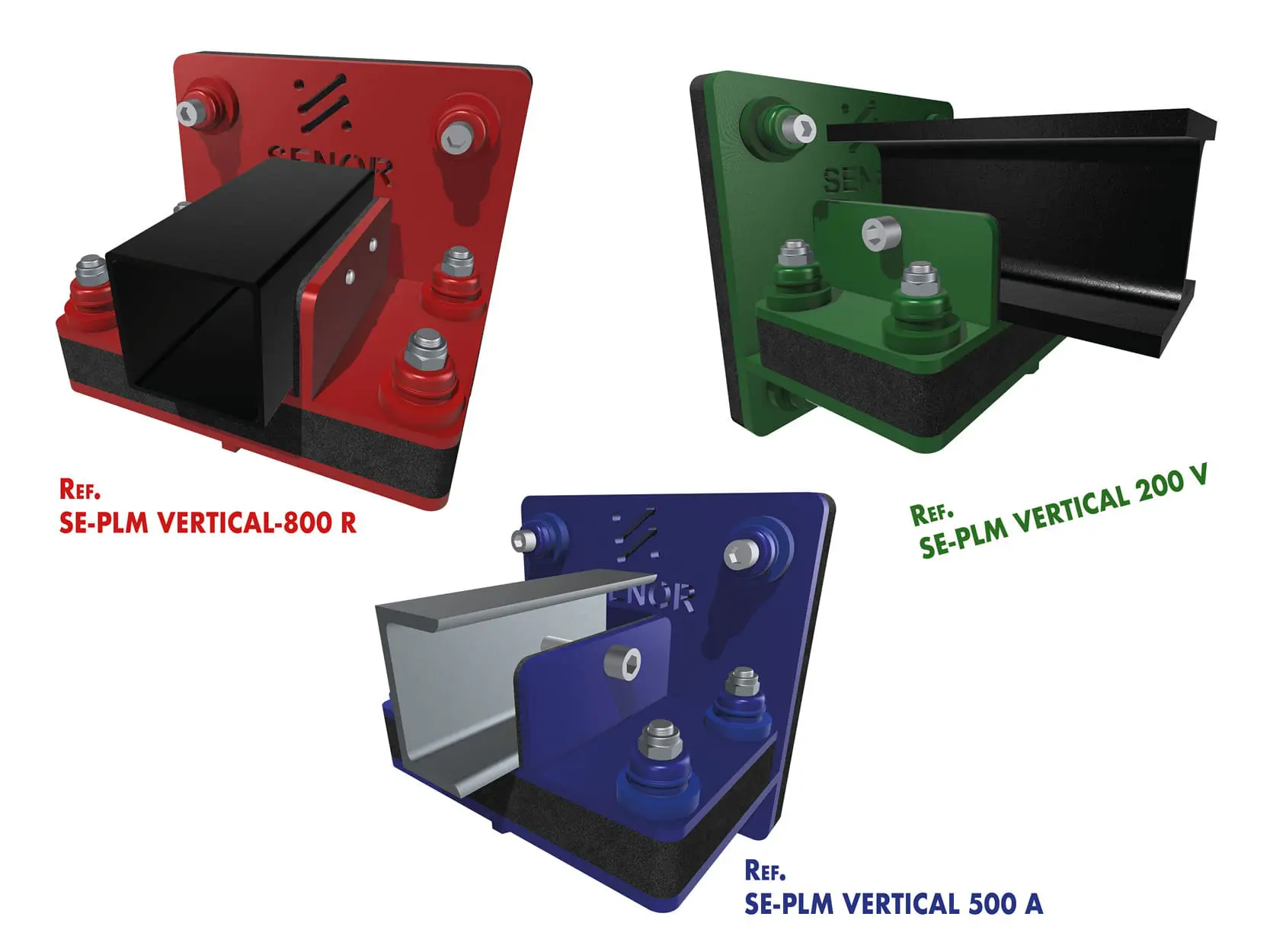

Características principales de la PLM Vertical

• Placa metálica de alto rendimiento acústico con sistema de aislamiento integrado

• Sistema de antivibración compuesto por EPDM y polímero técnico TPE para absorber ruido en bandas críticas

• Sistema antivuelco con estabilizadores laterales que evita torsiones o desplazamientos de la estructura

• Disponible en varios rangos de carga desde 50 kg hasta 1600 kg, adaptándose a múltiples aplicaciones

• Compatible con perfiles estructurales habituales (vigas IPN, HEA, HEB, tubulares y otros)

• Rango de frecuencia natural eficaz en la zona de 8–15 Hz para control vibro-acústico

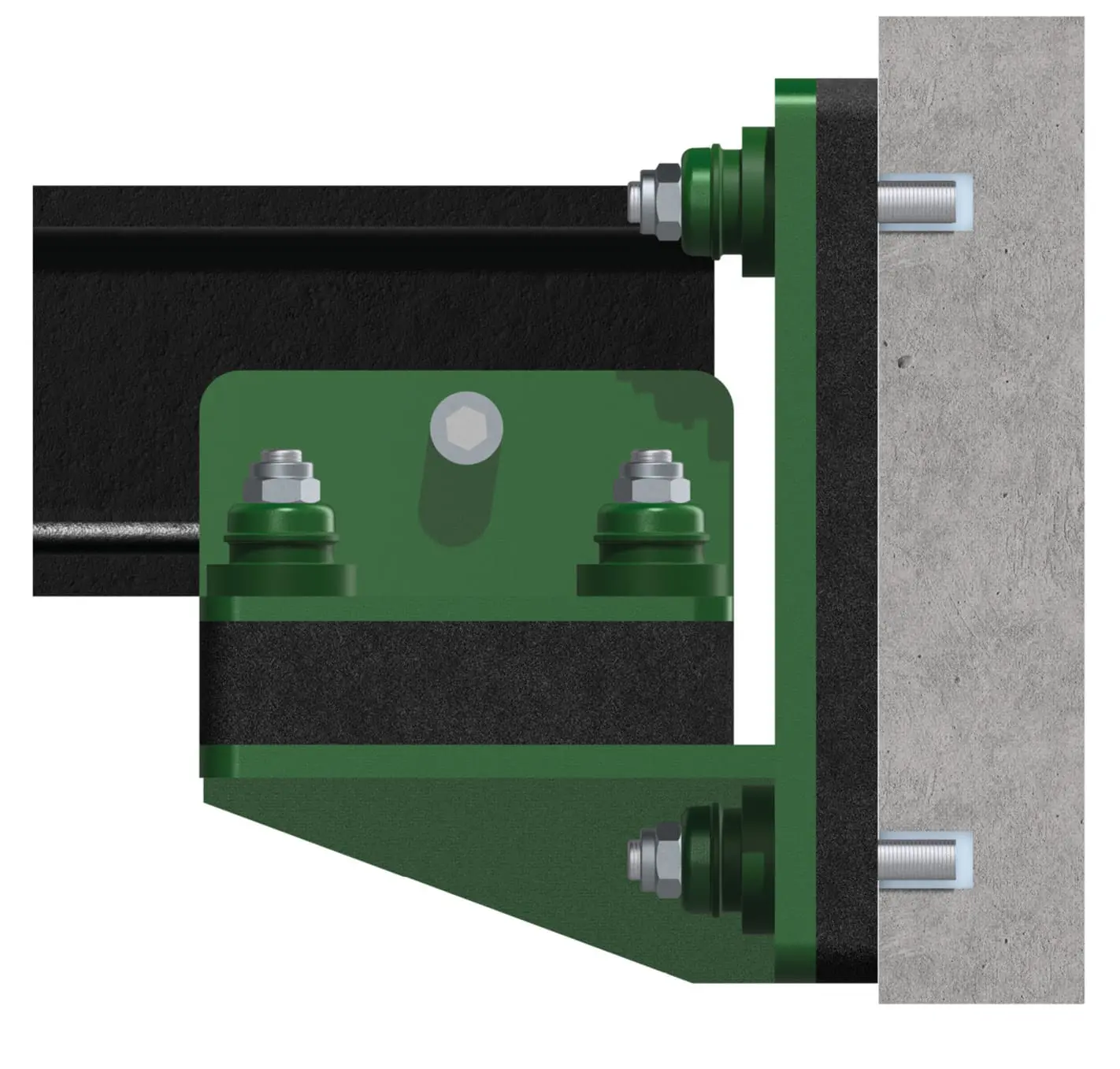

• Diseño para montaje directo sobre muro vertical con fijación mecánica ajustada al muro y carga prevista

Ventajas del uso de PLM Vertical

Aislamiento acústico estructural eficaz

Las PLM Vertical eliminan el contacto rígido entre la estructura auxiliar y la pared, evitando que las vibraciones y el ruido se propaguen a la edificación principal. Esto crea un desacoplo acústico real que mejora el confort interior.

Seguridad y estabilidad ampliada

Su sistema antivuelco con estabilizadores laterales asegura que la estructura anclada no sufra desplazamientos ni torsiones incluso bajo cargas dinámicas o impactos, proporcionando mayor seguridad mecánica.

Rango de cargas versátil

Con modelos que cubren desde cargas ligeras (50 kg) hasta muy pesadas (1600 kg), estas placas se adaptan tanto a micro-estructuras como a perfiles de gran tamaño y máquinas auxiliares.

Integración sencilla

Diseñadas para fijación directa en muros verticales, estas placas facilitan la instalación y permiten integrar perfiles y estructuras auxiliares sin comprometer el rendimiento acústico.

Aplicaciones recomendadas

Las placas acústicas PLM Vertical son especialmente útiles para:

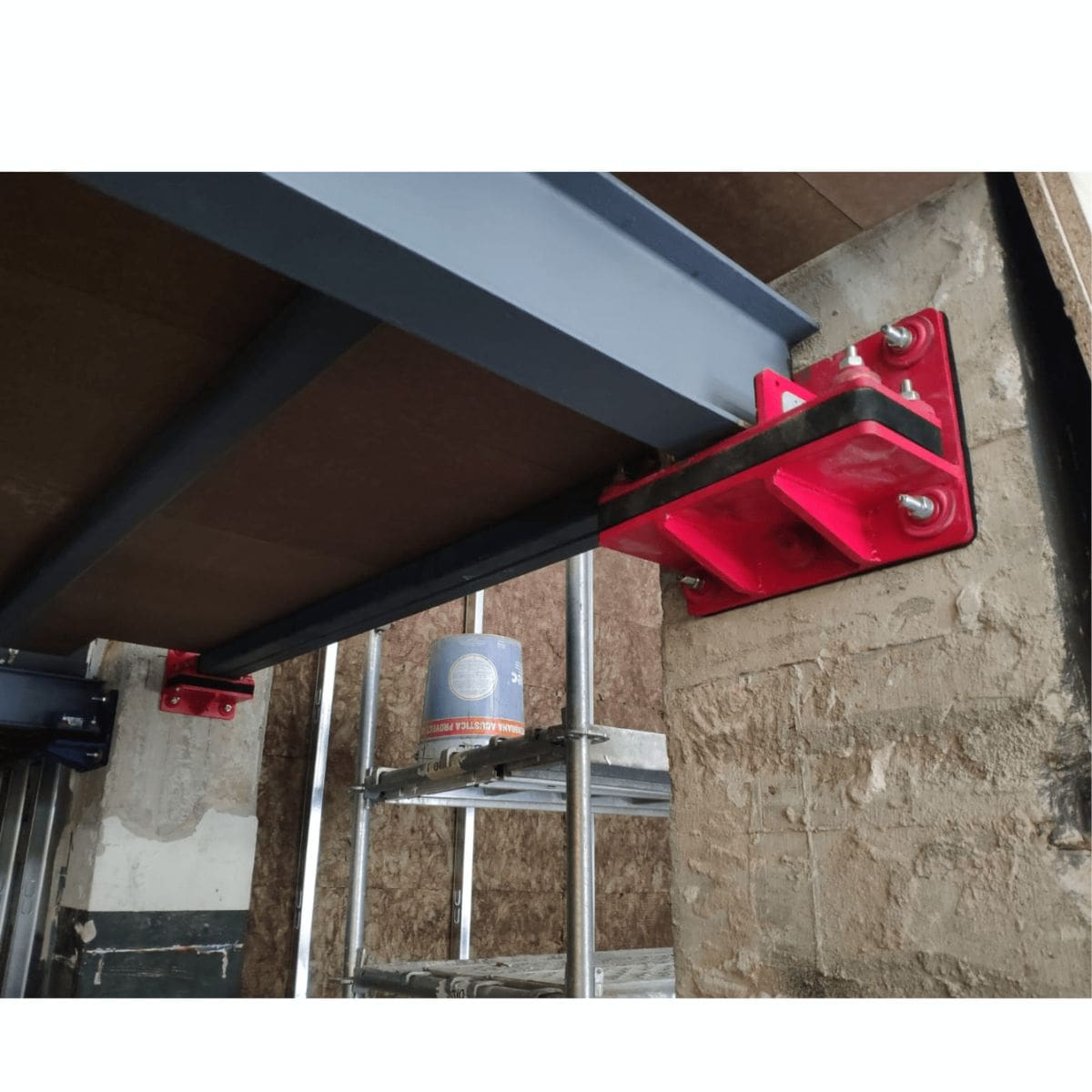

• Fijación de estructuras metálicas sobre muros portantes

• Sujeción de marcos auxiliares en climatización o ventilación

• Anclaje de equipos que generan vibraciones (motores, ventiladores, compresores)

• Instalaciones industriales, terciarias o comerciales con exigencias acústicas

• Proyectos de rehabilitación o mejora acústica donde es crítico minimizar puentes estructurales

• Situaciones donde la estabilidad mecánica y el aislamiento acústico deben combinarse eficazmente

Preguntas frecuentes

¿Qué función tiene la placa acústica PLM Vertical?

Su función es desacoplar acústicamente estructuras auxiliares fijadas a muros, evitando que las vibraciones y ruido se propaguen desde la estructura metálica hacia la construcción principal.

¿Cómo evita la transmisión de ruido la PLM Vertical?

Lo consigue mediante un sistema de aislamiento compuesto por material elástico (EPDM + TPE) que absorbe vibraciones y ruido, rompiendo la vía sólida de transmisión acústica.

¿Qué es el sistema antivuelco integrado?

Es un mecanismo con estabilizadores laterales que evita que la estructura fijada a la placa se desplace o torsione ante cargas dinámicas o situaciones de impacto, mejorando la seguridad mecánica.

¿Qué rangos de carga están disponibles?

La serie PLM Vertical está disponible en rangos que cubren desde 50 kg hasta 1600 kg, permitiendo adaptarse a múltiples necesidades de fijación estructural.

¿Con qué tipos de perfiles es compatible?

Está diseñada para ser compatible con perfiles estructurales habituales como vigas IPN, perfiles HEA/HEB y otros perfiles tubulares o metálicos usados en construcción e industria.

¿Se puede utilizar en obra nueva y rehabilitación?

Sí, esta placa acústica es adecuada tanto para nuevas instalaciones como para proyectos de mejora acústica o rehabilitación, siempre que se dimensione según la carga y aplicación concreta.
