Los SENOR ACH y ACV son amortiguadores antivibratorios de goma para el apoyo elástico de maquinaria. Actúan como silentblock o aislador de vibraciones entre el equipo y la estructura, contribuyendo a reducir la transmisión de vibraciones y ruido estructural generado durante el funcionamiento de la máquina.

En esta ficha agrupamos ambas configuraciones porque comparten los mismos rangos de carga. La elección se realiza principalmente según el tipo de conexión que necesita la máquina: ACH con conexión hembra o ACV con vástago nivelador.

ACH con conexión hembra o ACV con vástago nivelador

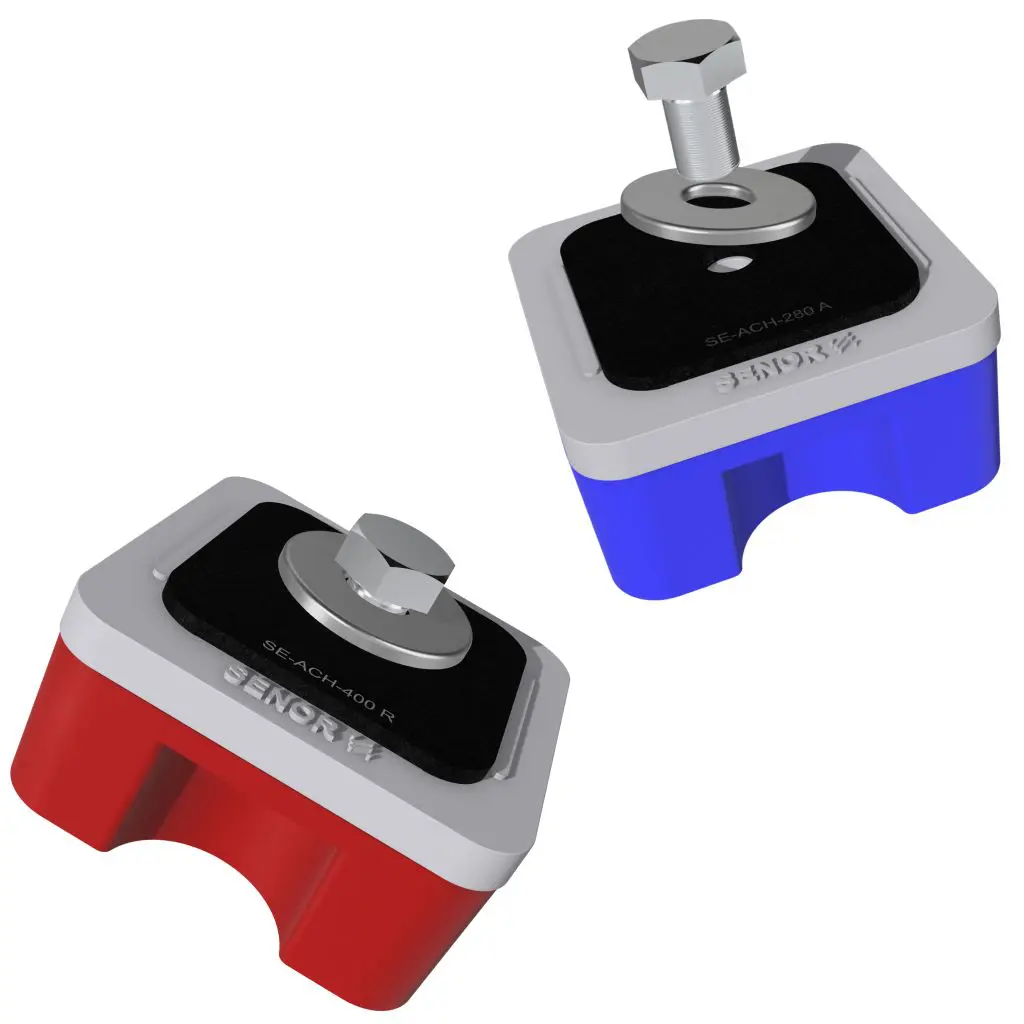

El SENOR ACH dispone de una configuración de conexión hembra y presenta unas dimensiones de 42 x 80 x 80 mm. Es la opción indicada cuando el sistema de fijación de la máquina requiere este tipo de conexión.

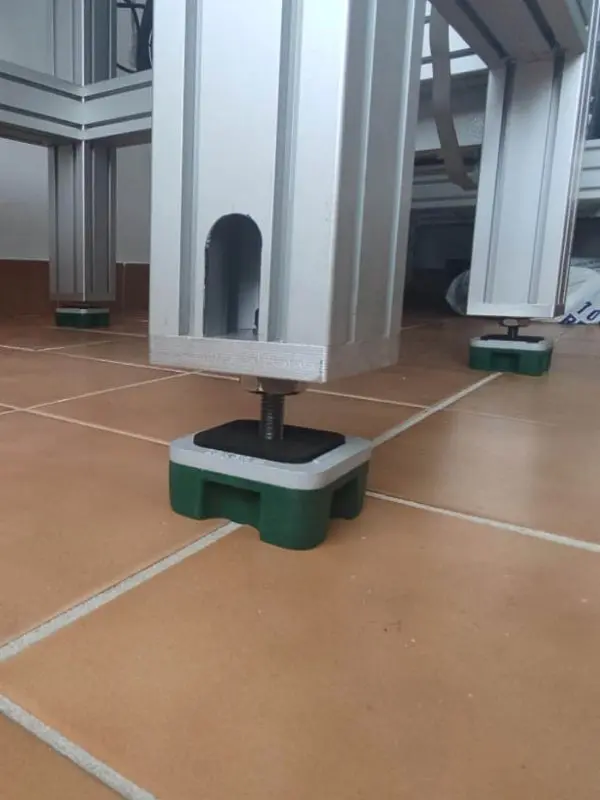

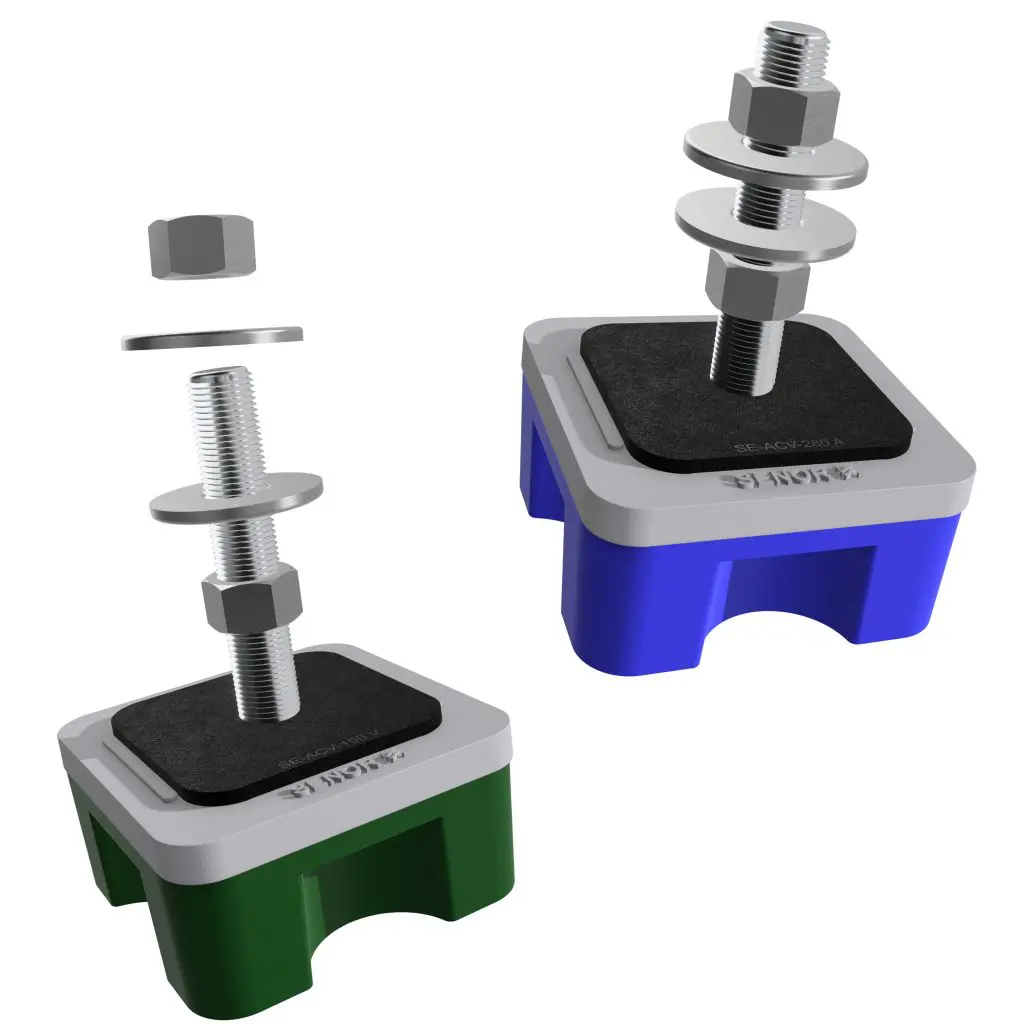

El SENOR ACV incorpora un vástago nivelador y alcanza 115 mm de altura total, manteniendo una base de 80 x 80 mm. Esta configuración facilita su integración en máquinas donde el apoyo requiere conexión mediante vástago y regulación del conjunto.

¿Qué carga de silentblock elegir?

ACH y ACV están disponibles en tres durezas identificadas mediante colores. La elección debe hacerse según la carga real soportada por cada aislador:

• Verde 150 V: 30-150 kg por apoyo.
• Azul 280 A: 140-280 kg por apoyo.
• Rojo 400 R: 250-400 kg por apoyo.

Los intervalos se solapan para permitir seleccionar el comportamiento adecuado dentro del rango previsto. No debe utilizarse únicamente el peso total de la máquina: hay que considerar cómo se distribuye ese peso entre sus diferentes puntos de apoyo.

Aislador acústico y antivibratorio para maquinaria

La goma introduce una separación elástica entre la máquina y su superficie de apoyo. Por ello estos soportes pueden utilizarse como aisladores acústicos y antivibratorios en instalaciones donde se necesita limitar la transmisión estructural producida por equipos en funcionamiento.

Su aplicación está orientada al aislamiento vibratorio de maquinaria compatible con las cargas y características de cada modelo.

Aplicaciones de SENOR ACH y ACV

• Maquinaria industrial y semi-industrial.
• Equipos que generan vibraciones durante su funcionamiento.
• Máquinas que requieren apoyos elásticos de goma.

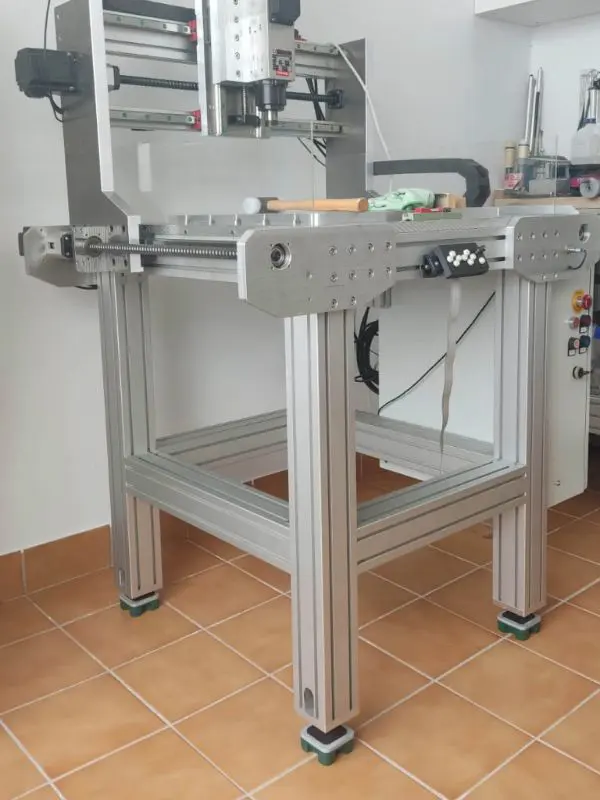

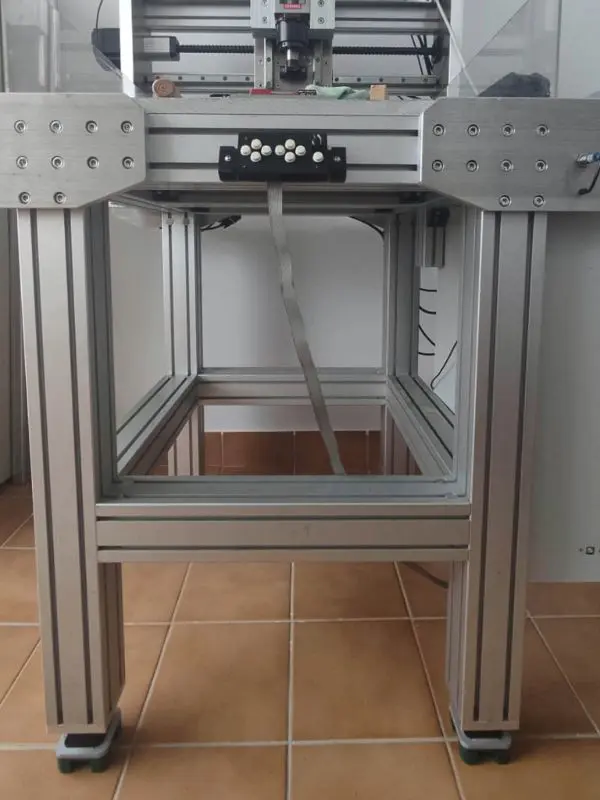

• Instalaciones donde se necesita desacoplar la máquina del suelo o estructura.
• Equipos con conexión hembra mediante ACH.
• Equipos que requieren vástago nivelador mediante ACV.

Ventajas técnicas

• Amortiguador de goma para aislamiento de vibraciones.
• Rango conjunto de 30 a 400 kg por apoyo.
• Tres durezas identificadas por color.
• Dos configuraciones de conexión dentro de una misma familia.
• ACH compacto con conexión hembra.
• ACV con vástago nivelador.
• Facilita el desacoplamiento entre maquinaria y estructura.

Ficha técnica SENOR ACH / ACV

• Fabricante: SENOR.
• Tipo: silentblock / amortiguador antivibratorio.
• Elemento elástico: goma.
• ACH: conexión hembra.
• Dimensiones ACH: 42 x 80 x 80 mm.
• ACV: vástago nivelador.
• Dimensiones ACV: 115 x 80 x 80 mm.
• Verde 150 V: 30-150 kg.
• Azul 280 A: 140-280 kg.
• Rojo 400 R: 250-400 kg.
• Uso: aislamiento vibratorio de maquinaria.

Preguntas frecuentes sobre SENOR ACH y ACV

¿Qué diferencia hay entre SENOR ACH y ACV?

La principal diferencia para seleccionar el producto es su configuración de conexión. ACH utiliza conexión hembra, mientras que ACV incorpora vástago nivelador. También presentan diferente altura: 42 mm en ACH y 115 mm en ACV.

¿Qué carga soportan estos silentblocks?

La versión Verde trabaja entre 30 y 150 kg, Azul entre 140 y 280 kg y Roja entre 250 y 400 kg por apoyo.

¿La carga indicada corresponde al peso total de la máquina?

No. Corresponde a la carga aplicada sobre cada amortiguador. Para seleccionar correctamente la versión hay que determinar cómo se distribuye el peso de la máquina entre sus puntos de apoyo.

¿Para qué sirve el vástago nivelador del ACV?

El ACV incorpora un vástago nivelador para su conexión y regulación en equipos compatibles con este sistema de apoyo.

¿Son aisladores acústicos?

Su función principal es el aislamiento de vibraciones mecánicas. Al reducir su transmisión hacia la estructura pueden contribuir al control del ruido estructural, por lo que también se emplean dentro de soluciones de aislamiento acústico de maquinaria.

¿ACH y ACV tienen los mismos rangos de carga?

Sí. Ambos se ofrecen en las versiones Verde 150 V, Azul 280 A y Roja 400 R, manteniendo los mismos rangos de carga.
