Una pared de ladrillo aporta masa y puede ofrecer un aislamiento acústico razonable, pero no siempre resulta suficiente. Es habitual encontrarse con medianeras a través de las que llegan conversaciones, televisión y otros ruidos procedentes de viviendas o estancias contiguas.
Para mejorar el aislamiento acústico de una pared de ladrillo no basta con añadir cualquier material aislante sobre ella. Hay que pensar en el sistema completo: la pared existente, la cámara, el material absorbente, las nuevas hojas o placas y, algo que a veces pasa desapercibido, la forma en que conectamos unos elementos con otros.
Una unión rígida mal planteada puede convertirse en una vía de transmisión de vibraciones. Por eso existen amortiguadores y sistemas de desacoplamiento específicos para diferentes configuraciones constructivas.
Y aquí conviene diferenciar desde el principio dos situaciones que suelen confundirse: añadir un trasdosado acústico a una pared de ladrillo existente y construir dos hojas de ladrillo separadas mediante una cámara.
¿Una pared de ladrillo aísla bien del ruido?
El ladrillo aporta masa al cerramiento y esta masa participa en su comportamiento acústico. Sin embargo, no podemos determinar el aislamiento de una pared únicamente porque esté construida con ladrillo.
Influyen el tipo y espesor de la fábrica, los revestimientos, los encuentros con otros elementos constructivos y la composición completa del cerramiento.
También importa cómo llega el ruido.
En una medianera, por ejemplo, parte de la transmisión puede producirse directamente a través de la pared, pero también pueden intervenir forjados, techos, pilares y paredes laterales.
Por eso, cuando existe un problema acústico importante, hay que valorar el conjunto antes de intervenir.
Si la pared es una de las principales vías de transmisión, podemos mejorar su comportamiento mediante diferentes soluciones.
Cómo mejorar el aislamiento acústico de una pared de ladrillo
No existe una única forma de hacerlo. Dependiendo de si estamos reformando una pared existente o construyendo una nueva partición, podemos encontrarnos con sistemas diferentes.
Trasdosado acústico sobre una pared existente
Es una situación muy habitual en rehabilitación.
Tenemos una pared de ladrillo ya construida y ejecutamos delante un nuevo sistema compuesto por cámara, material absorbente, estructura y placas.
La ventaja es evidente: podemos mejorar el cerramiento existente sin tener que derribarlo.
Pero para obtener un buen resultado no basta con llenar el espacio de lana mineral y cerrar con placa de yeso laminado. La forma en que ejecutamos la estructura y sus conexiones también influye.
Doble pared de ladrillo con cámara
Otra solución consiste en utilizar dos hojas de fábrica cerámica separadas mediante una cámara.
En esa cámara puede incorporarse el material previsto en la solución acústica y, al mismo tiempo, debe prestarse atención a cómo se relacionan ambas hojas.
Si creamos conexiones rígidas innecesarias entre ellas, facilitamos una vía mecánica para la transmisión de vibraciones.
Por eso existen soluciones de unión específicas que permiten mantener la configuración constructiva incorporando desacoplamiento entre las dos hojas.
Tabique acústico con doble estructura metálica
También podemos construir una partición acústica mediante perfilería metálica y placas de yeso laminado.
En configuraciones de altas prestaciones pueden utilizarse dos estructuras separadas, evitando que ambas caras del cerramiento compartan una única estructura rígida.
Es otra solución perfectamente válida, pero constructivamente diferente de una doble hoja de ladrillo y también de un trasdosado ejecutado sobre una fábrica existente.
Esta distinción será importante cuando lleguemos a los amortiguadores.
Cómo funciona un trasdosado acústico sobre una pared de ladrillo
Cuando ya tenemos una pared y queremos mejorarla sin demolerla, el trasdosado nos permite crear un segundo sistema delante de ella.
El resultado acústico dependerá de la composición completa.
Cámara y material absorbente
Entre la fábrica existente y el nuevo revestimiento podemos disponer una cámara con un material absorbente adecuado, como determinadas lanas minerales utilizadas en sistemas acústicos.
El absorbente ayuda a controlar el comportamiento de la cavidad, pero es importante no confundir su función con la de todo el cerramiento.
Colocar lana mineral delante de una pared no constituye por sí solo una solución completa de aislamiento acústico.
Trabaja conjuntamente con las demás capas del sistema.
Perfilería y placas de yeso laminado
La estructura metálica crea el nuevo plano del trasdosado y permite colocar las placas de yeso laminado.
Según las prestaciones buscadas pueden utilizarse diferentes perfiles, tipos de placa y número de capas.
Las placas aportan masa al conjunto mientras que la cámara y el absorbente participan en el comportamiento del sistema.
Sin embargo, podemos tener buenos materiales y perder parte de su potencial si resolvemos incorrectamente las conexiones.
Encuentros y puntos de fijación
El trasdosado se encuentra con el suelo, techo y paredes laterales. Además, algunas configuraciones pueden necesitar puntos de conexión con la fábrica existente.
Esos encuentros merecen tanta atención como los materiales principales.
Bandas, amortiguadores y otros elementos acústicos permiten resolver determinados puntos del sistema evitando conexiones rígidas innecesarias.
El problema de unir rígidamente el trasdosado a la pared
Supongamos que ejecutamos una cámara con material absorbente, utilizamos una buena perfilería y colocamos las placas adecuadas.
Después realizamos varios puntos de fijación rígidos entre esa estructura y la pared que pretendemos aislar.
Esas conexiones mecánicas pueden convertirse en vías de transmisión de vibraciones entre ambos elementos.
No significa que nunca podamos conectar el trasdosado con la pared. En determinadas configuraciones esa conexión forma parte del propio sistema.
La cuestión está en cómo se realiza.
Cuando necesitamos anclar una estructura sobre un soporte cerámico podemos recurrir a elementos específicamente diseñados para introducir desacoplamiento en esos puntos.
Cómo anclar un trasdosado acústico sobre ladrillo
Aquí encontramos la primera de las dos aplicaciones SENOR que nos interesan.
Tenemos una pared de ladrillo existente y queremos ejecutar delante un trasdosado acústico. Cuando el sistema necesita determinados puntos de anclaje al soporte, una fijación convencional completamente rígida no cumple la misma función que un amortiguador diseñado para esta aplicación.
SENOR 3900 LD para trasdosados acústicos sobre ladrillo
El SENOR 3900 LD es un amortiguador destinado al anclaje de trasdosados acústicos sobre ladrillo o soportes cerámicos.
Su configuración incorpora un elemento elástico que permite realizar el punto de unión introduciendo desacoplamiento entre el trasdosado y el soporte.
La situación que debemos imaginar es:
pared de ladrillo existente → cámara y aislamiento → estructura del trasdosado → unión desacoplada mediante 3900 LD.
Esta aplicación resulta especialmente interesante en rehabilitación, donde queremos conservar la fábrica existente y construir delante el nuevo sistema acústico.
El objetivo del 3900 LD no es sustituir al aislamiento ni a las placas. Resuelve un punto concreto dentro del sistema: el anclaje desacoplado del trasdosado al soporte cerámico.
Cómo aislar con dos paredes de ladrillo y una cámara
Ahora cambiamos completamente de situación constructiva.
En lugar de tener una pared existente y colocar delante un trasdosado de PYL, imaginemos una composición formada por:
primera pared de ladrillo → cámara → segunda pared de ladrillo.
La separación entre ambas hojas permite configurar un cerramiento acústico diferente de una fábrica simple.
La cámara puede incorporar material absorbente según la solución diseñada. Pero también debemos resolver correctamente los puntos en los que ambas hojas necesitan relacionarse constructivamente.
Si las conectamos mediante elementos completamente rígidos, estamos creando puntos capaces de transmitir vibraciones de una hoja a la otra.
Aquí es donde entra otra familia de amortiguadores.

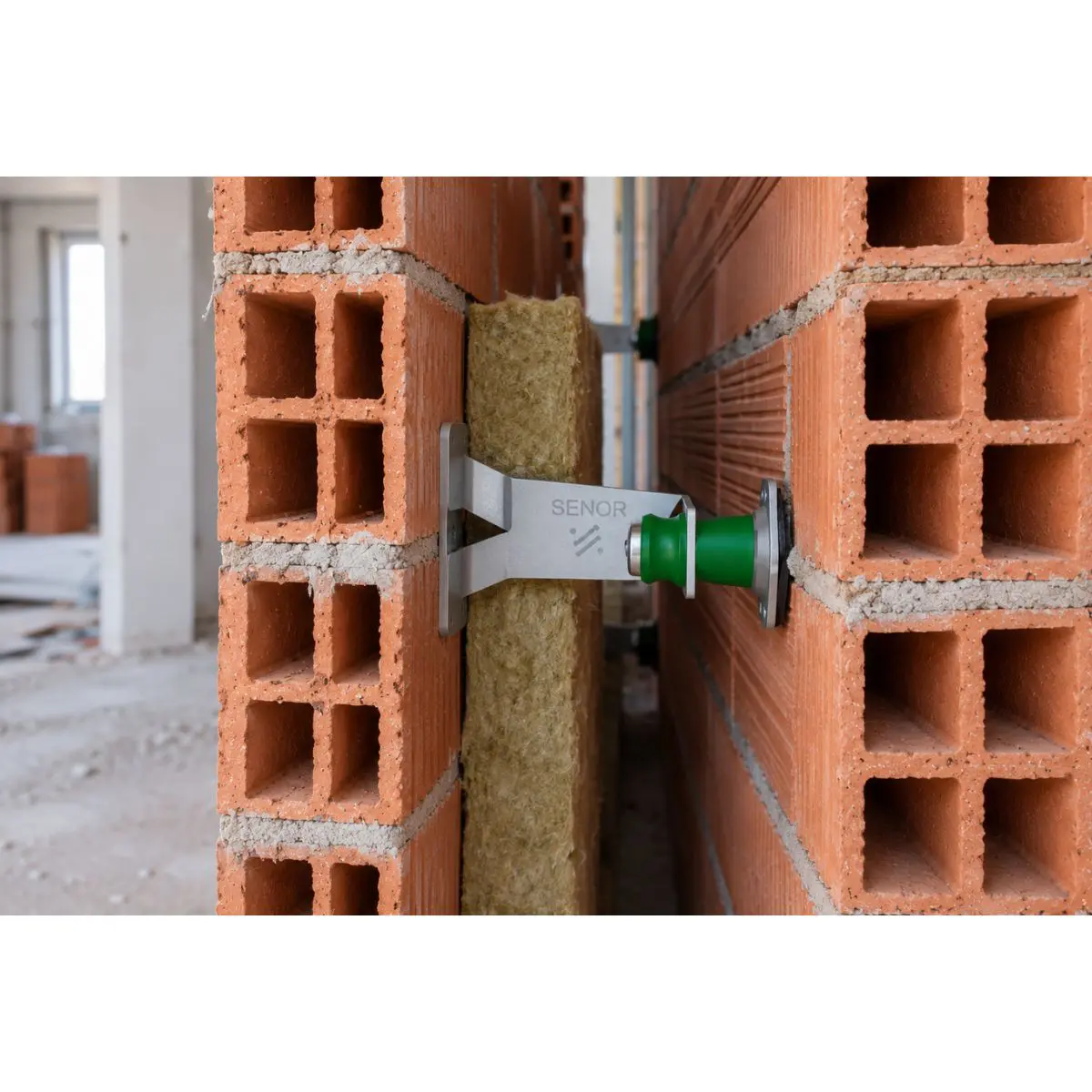

SENOR 7600 LD2 para sistemas acústicos cerámicos
El SENOR 7600 LD2 está destinado a soluciones acústicas en las que intervienen elementos cerámicos o ladrillo.
En la aplicación que nos interesa especialmente, permite resolver la unión desacoplada entre dos hojas de ladrillo separadas por una cámara.
De esta manera podemos mantener la relación constructiva necesaria entre ambas paredes incorporando un elemento elástico en el punto de conexión.
La composición se entiende fácilmente:
hoja de ladrillo → cámara acústica → hoja de ladrillo, con los correspondientes puntos de unión desacoplados mediante el sistema previsto.
Esta diferencia es fundamental.
No estamos utilizando el 7600 LD2 simplemente para sujetar una perfilería metálica delante de una pared. Estamos trabajando con una solución acústica cerámica en la que intervienen dos hojas y una cámara entre ellas.
3900 LD o 7600 LD2: qué diferencia hay
Aunque ambos son amortiguadores utilizados en sistemas acústicos relacionados con soportes cerámicos, no deberíamos considerarlos dos alternativas equivalentes.
La elección depende de lo que estamos construyendo.
| Producto | Aplicación | Sistema |
| SENOR 3900 LD | Anclar de forma desacoplada un trasdosado acústico sobre una pared de ladrillo | Ladrillo existente + trasdosado |
| SENOR 7600 LD2 | Unión desacoplada en sistemas acústicos cerámicos | Ladrillo + cámara + ladrillo |
| SENOR 7600/02 TB2 | Soluciones acústicas con doble estructura metálica | Perfilería + cámara + perfilería |
Por tanto, la pregunta no debería ser:
“¿Es mejor el 3900 LD o el 7600 LD2?”
La pregunta correcta es:
“¿Qué sistema constructivo voy a ejecutar?”
Si partimos de una fábrica existente y vamos a realizar un trasdosado, estaremos ante una situación.
Si estamos construyendo una doble hoja cerámica con cámara, estaremos ante otra.
Y si trabajamos mediante dos estructuras metálicas, volvemos a cambiar de sistema.
¿Y si utilizamos un tabique acústico de doble estructura metálica?
Conviene mencionarlo porque nos ayuda a terminar de separar las aplicaciones.
En una partición realizada mediante doble estructura de perfilería metálica, ambas caras del cerramiento se resuelven mediante estructuras diferenciadas.
Para estas configuraciones SENOR dispone de soluciones de la familia TB2, como el 7600/02 TB2, destinadas a sistemas con perfilería tipo C o montante.
No profundizaremos aquí porque el objetivo de este artículo es el aislamiento acústico en paredes de ladrillo, pero sí es importante saber que las referencias LD2 y TB2 no corresponden al mismo tipo de sistema.
Qué materiales necesitas para aislar acústicamente una pared de ladrillo
Los materiales dependerán de la solución elegida.
Si vamos a ejecutar un trasdosado sobre una pared existente, podemos necesitar perfilería, material absorbente, placas de yeso laminado, bandas acústicas, tornillería, fijaciones y los correspondientes elementos de desacoplamiento cuando el sistema los requiera.
En una doble pared de ladrillo con cámara, la composición cambia. Tendremos las dos hojas cerámicas, la cámara y el material previsto dentro de ella, además de los elementos necesarios para resolver correctamente sus encuentros y uniones.
En cualquiera de los casos hay una idea fundamental:
el aislamiento acústico funciona como sistema.
No tiene demasiado sentido invertir en un material de altas prestaciones y después descuidar las conexiones, los encuentros o la ejecución.
Una lana mineral no corrige por sí sola un puente acústico. Un amortiguador tampoco puede compensar una composición incorrectamente diseñada.
Errores frecuentes al aislar acústicamente una pared de ladrillo
Uno de los errores más habituales es pensar únicamente en el material aislante. Muchas veces la primera pregunta es qué lana comprar, cuando en realidad necesitamos definir antes la composición completa.
Otro error es confundir absorción con aislamiento. Un absorbente dentro de la cámara cumple una función importante, pero no sustituye al resto de capas.
También debemos evitar crear conexiones rígidas innecesarias entre elementos que pretendemos mantener desacoplados.
Otro problema habitual consiste en elegir un amortiguador por su forma o dimensiones sin comprobar para qué sistema está diseñado. El 3900 LD y el 7600 LD2 son un buen ejemplo: ambos trabajan dentro de soluciones acústicas relacionadas con elementos cerámicos, pero no resuelven exactamente la misma situación constructiva.
Finalmente, hay que prestar atención a las transmisiones laterales. Si el ruido está llegando de forma importante a través del forjado, techo o paredes perpendiculares, actuar exclusivamente sobre la medianera puede no resolver por completo el problema.
Qué solución elegir según la pared
Si tienes una pared de ladrillo ya construida y quieres mejorar su aislamiento sin derribarla, un trasdosado acústico puede ser una solución adecuada.
En configuraciones que necesiten puntos de anclaje desacoplados sobre el soporte cerámico, podemos recurrir a soluciones específicas como SENOR 3900 LD.
Si estamos ejecutando una nueva solución formada por dos paredes de ladrillo separadas mediante una cámara, tendremos que plantear correctamente tanto el contenido de esa cámara como las conexiones entre ambas hojas. Para estos sistemas cerámicos encontramos soluciones como SENOR 7600 LD2.
Y si la solución elegida es un tabique acústico de doble estructura metálica, tendremos que utilizar los componentes correspondientes a ese sistema, como las variantes TB2 cuando proceda.
No existe un amortiguador universal que podamos utilizar indistintamente.
Primero se define qué pared queremos construir y después se seleccionan los componentes compatibles con esa solución.
FAQs
¿Cuál es el mejor aislamiento acústico para una pared de ladrillo?
No existe un único material que sea siempre el mejor. Un buen aislamiento suele depender de la composición completa: pared existente, cámara, material absorbente, nuevas hojas o placas y tratamiento correcto de encuentros y fijaciones.
¿Se puede aislar una pared de ladrillo sin derribarla?
Sí. Una solución habitual consiste en conservar la pared existente y ejecutar delante un trasdosado acústico. El sistema concreto dependerá de las prestaciones necesarias y del espacio disponible.
¿Se puede colocar lana mineral entre dos paredes de ladrillo?
La lana mineral puede formar parte de determinadas soluciones acústicas con cámara. Debe utilizarse dentro de una composición correctamente diseñada y no considerarse por sí sola todo el sistema de aislamiento.
¿Cómo unir dos paredes de ladrillo dejando una cámara acústica?
Cuando una solución utiliza dos hojas cerámicas separadas mediante una cámara, los puntos de unión deben ejecutarse según el sistema previsto para evitar conexiones rígidas innecesarias. El SENOR 7600 LD2 está destinado a sistemas acústicos con elementos cerámicos y permite incorporar desacoplamiento en estos puntos de unión.
¿Qué diferencia hay entre SENOR 3900 LD y 7600 LD2?
El 3900 LD está orientado al anclaje desacoplado de un trasdosado acústico sobre ladrillo o soporte cerámico. El 7600 LD2 corresponde a sistemas acústicos con elementos cerámicos y resulta especialmente interesante para configuraciones de dos hojas de ladrillo separadas por una cámara.
