Amortiguador SENOR ACV-50 para bancadas de inercia y aislamiento de maquinaria

Amortiguador antivibratorio SENOR ACV-50 para bancadas de inercia

El SENOR ACV-50 es un aislador vibromecánico de goma diseñado para trabajar como elemento elástico en bancadas de inercia y sistemas de aislamiento de vibraciones. Este tipo de soporte, también buscado como silentblock o aislador acústico para maquinaria, permite interponer un elemento elástico entre la bancada y la estructura para contribuir a reducir la transmisión de vibraciones.

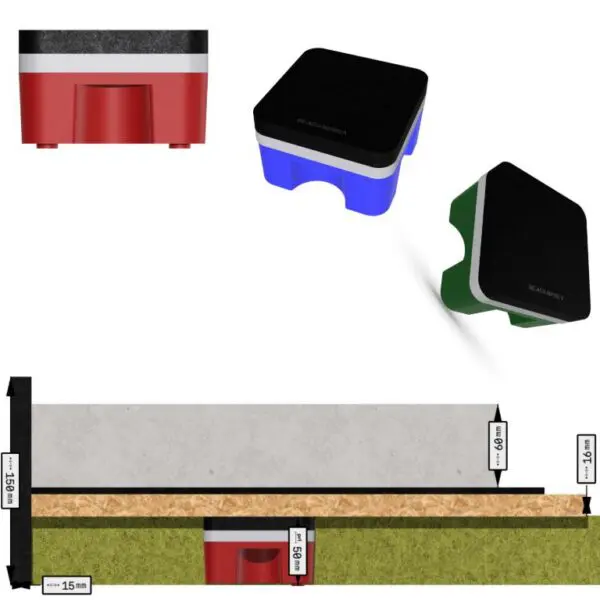

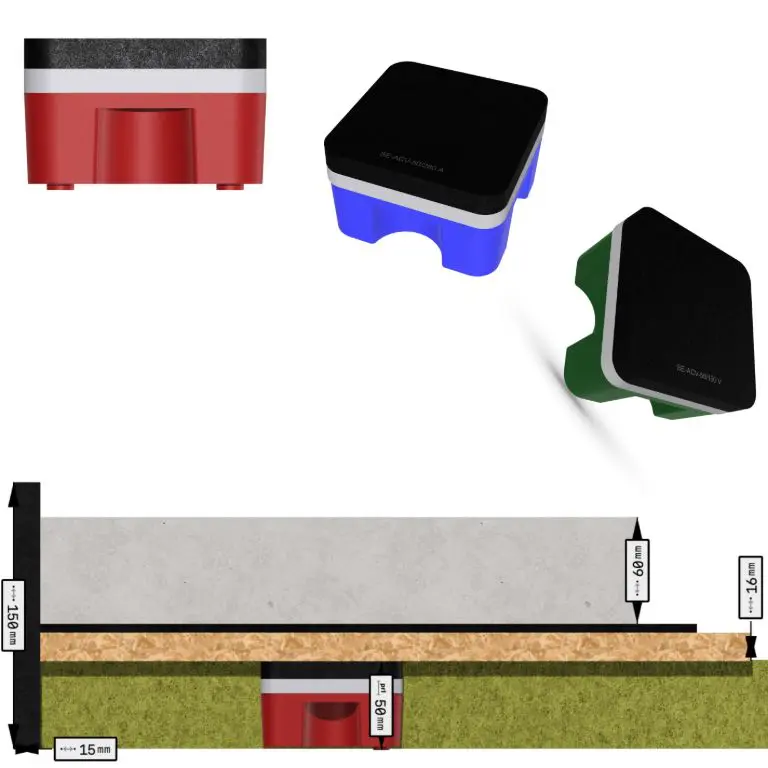

El ACV-50 está disponible en tres versiones identificadas por color, con cargas de trabajo desde 30 hasta 400 kg por apoyo.

ACV-50 para bancadas de inercia y maquinaria

Una bancada de inercia proporciona una base rígida sobre la que instalar el equipo. Los amortiguadores ACV-50 se disponen como apoyos elásticos para desacoplar el conjunto respecto a la estructura.

Esta solución puede utilizarse en instalaciones donde sea necesario controlar la transmisión estructural de vibraciones generadas por maquinaria y equipos, siempre dimensionando correctamente el número y la carga de los apoyos.

¿Qué ACV-50 elegir según la carga?

• ACV-50/150 V Verde: 30-150 kg por apoyo.
• ACV-50/280 A Azul: 140-280 kg por apoyo.
• ACV-50/400 R Rojo: 250-400 kg por apoyo.

Los rangos se solapan parcialmente. La selección debe realizarse según la carga real que recibe cada amortiguador y no únicamente a partir del peso total de la máquina o bancada.

Aplicaciones del silentblock SENOR ACV-50

• Bancadas de inercia.
• Aislamiento antivibratorio de maquinaria y equipos.
• Sistemas donde se necesita desacoplar una bancada de la estructura.
• Soluciones constructivas con capa de compresión de hormigón.
• Instalaciones donde se busca reducir la transmisión estructural de vibraciones.

Ventajas técnicas

• Elemento elástico de goma para aislamiento vibratorio.
• Tres versiones para diferentes cargas de trabajo.
• Rango conjunto desde 30 hasta 400 kg por apoyo.
• Identificación por colores para facilitar la selección.
• Formato compacto de 50 x 80 x 80 mm.
• Aplicable como apoyo antivibratorio en bancadas de inercia.

Ficha técnica SENOR ACV-50

• Fabricante: SENOR.
• Modelo: ACV-50.
• Tipo: amortiguador antivibratorio / aislador vibromecánico.
• Material: goma.
• Dimensiones: 50 x 80 x 80 mm.
• Verde V 150: 30-150 kg.
• Azul A 280: 140-280 kg.
• Rojo R 400: 250-400 kg.
• Unidades por caja: 30.

Preguntas frecuentes sobre SENOR ACV-50

¿El ACV-50 es un silentblock para maquinaria?

Puede utilizarse como apoyo elástico o silentblock antivibratorio en sistemas con bancada de inercia. Su función es contribuir al desacoplamiento vibratorio entre el conjunto y la estructura.

¿Es un aislador acústico?

El ACV-50 actúa principalmente sobre la transmisión de vibraciones por vía estructural. Por este motivo puede formar parte de soluciones de aislamiento acústico y antivibratorio, pero no debe confundirse con un material absorbente acústico.

¿Qué diferencia hay entre Verde, Azul y Rojo?

Cada color identifica un rango de carga: Verde 30-150 kg, Azul 140-280 kg y Rojo 250-400 kg por amortiguador.

¿La carga corresponde al peso total de la máquina?

No. La selección debe hacerse considerando la carga que recibe cada punto de apoyo, teniendo en cuenta el peso y su distribución sobre la bancada.

¿Qué diferencia hay entre ACV-50, TS-60 y TS-80?

Los tres pueden emplearse como apoyos elásticos en bancadas de inercia, pero son modelos diferentes. El ACV-50 tiene unas dimensiones de 50 x 80 x 80 mm; la elección entre familias debe realizarse según las características y dimensionado del sistema.
